2024年03月31日

「HO」の呼称について

「HO」の呼称について本blogに書きましたが、他の情報に埋もれてしまう可能性があるため、私のWWWのページに転記しました。
posted by よしひろ at 19:18| Comment(0) | TrackBack(0) | その他

2024年03月27日

「HO」の呼称について

1/80 16.5mmを「HO」と呼ぶか否かで論争になることがしばしばありました。
実際のところ、「HO」とはどういう意味を持つのか、過去の経過を年表にしてみました。
データとして間違い、不足等がありましたらご指摘をお願いします。
英国米国欧州日本備考
1919
1/87で製造を独Bing-Werkeに依頼
   当初OOは1/87 5/8"ゲージとされた。
1921OO
登場(ゼンマイ)
   この時のOOは3.5mmスケール 5/8"ゲージ?
鉄道模型趣味誌1976年6月号 ミキスト
「まず1921年秋ゼンマイで走った機関車,これが英国,いや世界で始めての16ミリ模型機関車セットである。」
1922  Bing
OO(3.5mmスケール?)
 鉄道模型趣味誌1976年6月号 ミキスト
「続いてドイツでも,このスケールを採り入れて,Bing社が1922年頃にOOの模型セットを発売したという。」
1924 OO(電動)
However, by 1924 Henry Greenly had obviously decided that this new small size had significant potential. In his famous book, Model Railways, published In May 1924, he writes in the section on scales: “Gauge No. 00, ‘Table Railways’:- This standard gauge has recently been introduced by the writer at the instance of Mr. W. J. Bassett-Lowke to provide for those who are limited in space to that of an ordinary dining-room table. Clockwork and electric locomotives are supplied. The actual gauge is 16mm (5/8″) and the scale is 4mm to the foot.”

鉄道模型趣味誌1976年6月号バセット・ロークの書簡
「このモデル・レールウェイ・ニューズ誌(MRN)の第1巻,1925年3月号で,ステュワート レイノルズ氏がOOと書き,そのあと書誌が同じ名称を使っていることに留意したいものです。」
1925HO(1/87)
登場

Model Railway News 1927 9月
“A new name for 3 1/2mm. gauge is coming into use in some corners of the model railway world. This is H O gauge which means half "0" gauge, to distinguish it from the 4mm. scale which is adopted in the trade for ’00’ gauge”
1928
/1929
 英国より
OO、HO伝来

米国でのOOは1/76 19mmゲージ

Youtube Bing Table Top OO HO Gauge electric train
”Version shown was for export to America , sold by Alexander 1928-32”

ModelRailroader 1937年2月号
The smaller gauges, OO and HO, came into
being at about the same time, 1929.

鉄道模型趣味1983年10月号
「3.5mmと4mmの二つのスケールが英国から米国へ渡った。」
鉄道模型趣味誌1976年6月号バセット・ロークの書簡
「HOという語がどこから起こったのか,これがアメリカからきたという以外、由来を調べることはできません。」
鉄道模型趣味誌1976年6月号 ミキスト
「1934年にModelRailroaderが創刊された時にはOゲージが支配的であったが,すでに英国のHOとOOの両縮尺が入っており,やはり論争のたねとなった。」
1930
鉄道模型趣味1976年6月号
「5/8"即ち16mmが正確にミリ単位の16.5mmに次第に変化し始めたのは,日本を除く各国では1930年前後からである。」
1935
NMRA
誕生

・1/87 16.5mmゲージ
・1/96 5/8"ゲージ
・1/96 19/32"ゲージ
Trix-Express
OO

米国ではHOとして3種類が存在するも3.5mmスケール(1/87) 16.5mmゲージに収束
ModelRailroader 1935年5月号
For the model railroaders in the small gauge field there are now three gauges within a range of 1/16",all rather loosely known as HO.
The standard HO gauge uses 3.5mm. scale whith a track gauge of 16.5mm., or about 21/32".
A scale of 1/8" inch is also being used with a track gauge of 5/8", or 16.0mm.
Then some of the 1/8" scale workers have gone further and made an exact 1/8" scale gauge of 19/32".
1936  Marklin
OO(1/85)

1937  scale RTR
trains
Trix
OO(1/90)

1938Hornby Dublo
OO(1/76)

1941   狭軌:1/80
標軌:1/90
HOゲージ
山崎喜陽氏提唱
「呎吋で設計されてゐる米国の車輛には三・五粍スケールをとり、英国の車輛には四粍スケールをとる事は明らかであります。」
1942   十六番ゲージ
狭軌車輛(省型) 1/80
広軌車輛(鮮満等)1/90
山崎喜陽氏提唱
1941年の発表から5ヶ月後に修正
十六番ゲージには 米国 3.5mmスケールと英国 4mmスケールが含まれる
1946  Rivarossi
OO(1/78)

1950    Trix、Marklin OO→HO呼称変更
1952    Rivarossi OO→HO呼称変更
1954  Morop
(NEM規格
H0=1/87)
誕生
HAG
HO(1/80)

1955  Rivarossi
HO(1/80)

1976    鉄道模型趣味誌1976年7月号ミキストでは16番から標準軌:1/90は無くなり、OOは1/76、HOを1/87を基本としたスケール、16.5mmを基としたゲージとして3つの縮尺を16番として括っている
1982    鉄道模型趣味誌1982年8月号ミキストにて以下を並記
「1/80のみを16番ゲージとすることにした方が良いと思われる。」
「今後のプラHOと同様に,16.5mm=HOという,9mm=Nと同じ認識が一般的となっており,その方が将来の鉄道模型一般化のために役立つ,とも思っている。」
1986   関水金属(KATO)
HO(1/80)
鉄道模型趣味誌で1/80 16.5mmの呼称として「HO」を使用開始
KATOは1/80の日本型車輛が「HO Gauge」、1/87のアメリカ型車輛が「HO Scale」で区別している模様
※アルファベットのOと表記される場合と数字の0と表記される場合があるが、明確でない場合はアルファベットのOで表記
※模型軌間(ゲージ)は5/8"(約16mm)か16.5mmのどちらかが不明確な事例がある。1950年代以降は16.5mmと思われる。

参考文献
2024/4/5 修正
posted by よしひろ at 19:28| Comment(0) | TrackBack(0) | その他

2023年10月23日

JAM低速コンテスト過去結果

今後の参考のため、国際鉄道模型コンベンションで開催された低速コンテストの優勝結果を調べてみました。

開催年蒸機測定条件他条件
2015年車種別無24.24秒10cm12Vで実車の80%以上
2016年31.78秒69.13秒3cm12Vで実車の80%以上
2017年13.5秒21.54秒3cmスケール50km/h以上
2018年8.88秒86.56秒3cmスケール50km/h以上
2019年9.20秒33.44秒3cmスケール50km/h以上
2022年1.86秒2.38秒3cmスケール50km/h以上
2023年4.62秒4.78秒3cmスケール50km/h以上

2015年、2016年は条件が異なるのであまり参考にはできませんが、東京オリンピックで中止された後の2022年以降の結果は低調であることが分かります。(そのおかげで2022年は私のC11が優勝できました)
2018年の蒸機機関車以外の部門の結果は突出しています。(どんな動力なのか興味のあるところです)
蒸機機関車部門であれば20秒を超えられれば良い結果となる可能性が高いと思われます。

posted by よしひろ at 13:37| Comment(0) | TrackBack(0) | その他

2021年10月12日

パワーパック

いつもは市販の可変電源キットを組み立てて、適当な箱に詰めたものをパワーパックとして使用しています。
そのような怪しげなものではなく、まともなものが欲しくて、電気機器の開発会社のパワーパックが販売されていましたので購入してみました。
外観です。
左が今回購入したもの、右が私の作製した怪しげなパワーパックです。
市販のは外部電源としてUSB5Vが使える以外は、私の使用用途としては機能的な差はありません。
仕様として疑問に思ったのは、ショートのLEDが電圧を上げていくと点灯し、ショートの際に消灯することです。
最初、何も繋いでいないのにショートLEDが点灯したのでちょっと驚きました。
放熱用のファンが付いていて大変うるさいです。
小数点以下2桁の電流計が付いていますが、C53を15V全速力で走らせたら、電流表示は0.00Aでした。
テスタで測定すると約15mAでした。
15Vで動輪の回転を止めると0.35Aと表示されました。
こっちの方はテスタでの測定でも約0.35Aなので、電流値が高いとそれなりの表示のようです。

中を開けてみました。
主たる回路は、amazonで売られているこれと同じもののようです。
ファンは無くても大きな放熱器を付けてやれば問題なさそうな気はします。
電源端子が合わないと困るので、とりあえず純正品を購入しました。
電源を日本国内で流通させるにはPSEの認証が必要なので、面倒なのですが、秋月電子のが入っていたのはちょっと驚きでした。
秋月電子での通販の3.2倍の価格でした。
posted by よしひろ at 17:35| Comment(2) | TrackBack(0) | その他

2021年02月15日

フォースゲージ

機関車の牽引力や列車の牽引負荷を測定しているフォースゲージのセンサ部分の写真です。
フォースゲージ.jpg前後に力がかかった時の金属部分の歪みを検出し、相当する力に換算しています。
左右に力がかかってもセンサ部分には歪みはほとんど発生しないので計測に影響は出ないはずです。
私の牽引力計測車の場合、写真下のねじ部に棒を取り付け、その先に連結器を固定しています。
そのため、曲線等で横向きの力がかかった場合は、捻れとなってセンサに影響を及ぼすと考えられます。
ただ、右に力がかかった場合と左に力がかかった場合とではねじれの方向が逆になり、センサの歪みも逆になり、力として検出される向きが逆になります。
なので、曲線線路での測定は、右回り、左回りの双方を計測して平均を取れば横向きの力の影響はほぼ相殺できると考えます。
タグ:測定 牽引力
posted by よしひろ at 16:07| Comment(1) | TrackBack(0) | その他

2020年12月19日

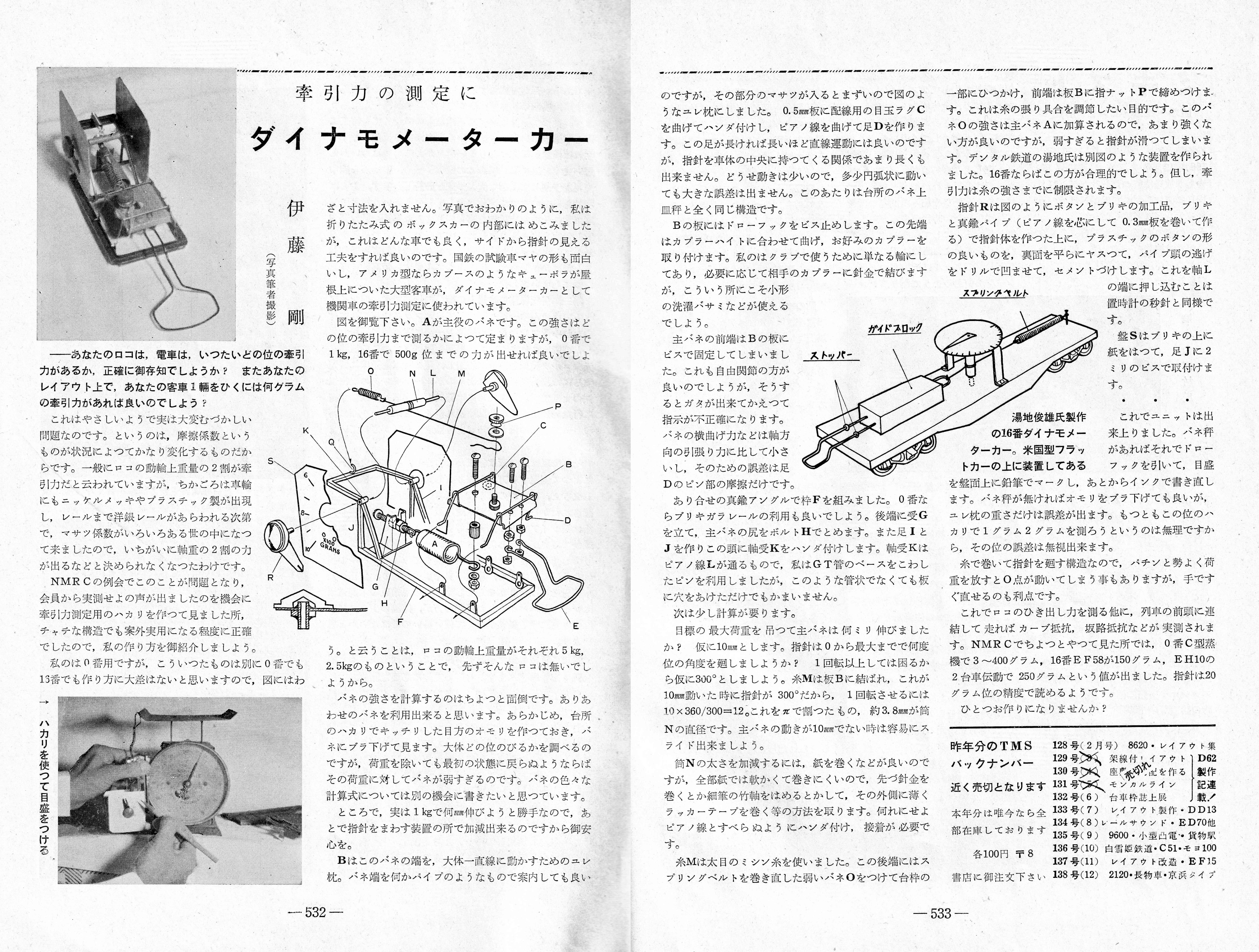

牽引力測定車

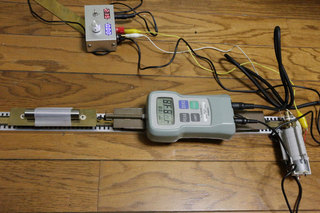

機関車の牽引力とか付随車の負荷を測る測定器です。
測定車自体は1997年に作製した物です。
フォースゲージに台車と連結器を付けたような物です。
フォースゲージが古いため、LCDの表示は故障していますが、メーカに問い合わせても古すぎて修理不能です。
測定精度は、50gと100gの錘で確認しましたが、約2%小さめになるようです。
幸い、RS232Cのシリアル通信は問題がありませんので、BlueToothで無線でPCと繋げるようにしました。(実は、このBluetooth RS-232C 変換アダプターは、クラブの人から借りて返却せずに何年も経過している物です)
アダプタと、電池をフォースゲージの上に乗せて走行中の負荷状態を無線で測れるようにしました。
横幅が広いので色々と制約はありますが、レイアウト上での列車の負荷が測定できるようになりました。
タグ:測定 牽引力
posted by よしひろ at 14:35| Comment(1) | TrackBack(0) | その他

2020年12月06日

びっくりマシン3

びっくりマシンをフルグレックス製やレマコ製のポイントマシンの置き換えができるように回路を組んでみました。
手抜きで、回路図は作らず、立体配線です。
3Vのモータを12Vで動かすために、起動電流の制限抵抗を入れました。
モータの巻き線抵抗は10Ω弱(個体差が結構ある)ですので、起動時の電圧を4/1にするためには合計40Ωになれば良いことになります。
ということで、30Ωの抵抗を直列に入れています。
起動時は電圧が1/4(12V入力で3V)になりますが、動き出すと電流が減るため、もっと高い電圧がモータにかかります。
3V印加時よりも速く回りますが、モータを流れる電流は少ないので、焼けることはないはずです。
ダイオード4個でスイッチに合わせてモータには同極性の電圧がかかるようにしています。

posted by よしひろ at 13:46| Comment(3) | TrackBack(0) | その他

2020年12月01日

びっくりマシン2

びっくりマシン据置Ver.を組み立ててみました。
ステンレス板がレーザカットされており、非常に精度良くできています。
板は、説明書の指示に従い谷折りや山折りで曲げていくのですが、谷と山を間違えて曲げてしまうと、やり直しがきかない(多分折れる)ので注意が必要です。
組み立てている間は、このマシンの機構を理解していないので、自分の曲げ方が正しいのか不安でした。
また、非常に小さな部分を曲げるのに隙間がないので、テコのように曲げる箇所を引っ張り出すことができず、押し出す必要がありました。
ある程度工具を持っていれば対応できるのですが、あまり工具をお持ちでない方には大変かもしれません。
 最終的にはスイッチとモータを結線する必要があるのですが、とりあえず、ワニ口クリップで繋いで動かしてみました。
説明書では、組立中にミシン油を注油するように指示があるのですが、とりあえず、注油無しで組み立てて動かしてみました。
特に問題もなく非常にスムーズに動きました。
このポイントマシンは、一度組み立てると分解する想定はないようなのですが、設置後に外部からの給油はどうすれば良いのか考えておく必要がありそうです。
マシン3.jpg 一方向に回転する偏心クランクで、左右に動くようにする面白い構造です。
 反対側です。
この出っ張り(レバー軸)にレバーを2枚入れ込むのがちょっと手間でした。
非常に精度良くできているので、微妙な加減で入り、スムーズに動きます。
入らないからといって、鑢とかで手を加えない方が良いと思います。
posted by よしひろ at 14:58| Comment(3) | TrackBack(0) | その他

2020年11月28日

びっくりマシン

びっくりマシン据置Ver.というポイントマシンが発売されていましたので購入しました。
びっくりマシン.jpgレーザカットされたステンレス板を中心に組み立てるのですが、説明書をよく読んで理解しておかないと失敗しそうです。
従来から使用しているLemacoのポイントマシンに代えて使用したいと考えています。
Lemacoのは12Vで±極性の切り替え、こちらは3Vでスイッチの切り替えとなっています。
Lemacoで使用していたコントロールボードそのままで、このマシンを使用するにはどうしたらよいのか思案中です。
posted by よしひろ at 11:35| Comment(1) | TrackBack(0) | その他

2020年10月19日

ディスプレイ

ディスプレイの調子が悪くなっています。
2019年4月に購入したディスプレイですが、画面の周囲が白く表示されます。
このディスプレイはE社の同等品よりもちょっとだけ安かったので選択しましたが、1年くらい経過してから周囲の白い部分が拡大中です。
このディスプレイは、どちらかといえば業務用のようです。
ディスプレイとしては安いものではありませんのでこのような現象が出るのは意外でした。
メーカのモニタのサポートに連絡したら、法人ではなく個人使用なので、個人向けのサポートに振られます。
そちらのサポートは、メイルでのやりとりはできず、電話をかける必要があります。
チャットサポートもあるのですが、AIというものに質問しても条件に合う回答はありません。
携帯電話の場合、機械音声にて、この回線は有料で繋がりにくい旨の話の後に内容の選択肢の案内があるのですが、途中で別の機械音声に切り替わり、電話が切断されました。数回試みましたが、同じでした。
固定電話でフリーダイヤルにかけたところ、途中で切られることはありませんでした。
内容により数字を押すように指示があるのですが、ディスプレイの修理に関する選択肢はなく、電話を切りました。
モニター・インフォメーションセンターの方にその旨をメイルで伝えたら、「内部調査のうえコンタクトセンターから連絡させるように対応を試みます。」旨の回答があってから、6日を経過しましたが何も進展はありません。
posted by よしひろ at 20:37| Comment(0) | TrackBack(0) | その他

2020年07月24日

鉄道模型実験室

鉄道模型実験室という本が出版されています。
鉄道模型実験室.jpgたまたま、この本の著者のサイトを訪れて、出版されていることを知り、購入しました。
内容的には、このサイトに記載されている事項をまとめたものですが、私の興味と一致するところが多くあります。
私の場合、気が向いたときにあり合わせのもので実験したりしていますが、この方は、本格的に測定器を作って実験し、検証されています。
この本の出版社が「工学社」というのも珍しいと思います。
「工学社」は、主にマイコン関係の書籍を出版している会社で、鉄道模型関連の出版はこの方の著書のみと思います。
実は、私が初めて雑誌に投稿し載せてもらったのは、「工学社」の「月刊I/O」という雑誌なのです。
本格的な記事ではなく、読者の欄のようなところに、ワンボードマイコンの改造記事が載りました。
本屋で立ち読みしていて、似たようなことを書く人がいると思ったら、自分の文章でした。
残念ながら、立ち読みだけで購入しなかったので、記念すべき私の投稿第一号の本は持っていません。
posted by よしひろ at 17:58| Comment(0) | TrackBack(0) | その他

2019年10月17日

地車

10月16,17日は、村の秋祭りです。
地車が出ます。

右が東の地車で、天保4年(1883年)製作
左が西の地車で、天保5年(1884年)製作
らしいです。
私が小学生の頃は、子供が地車に乗ってそのまま曳かれていましたが、最近は乗らないようです。
車輪です。
外台枠で、丸太に鉄板を巻いた車輪が使われています。
車輪と車輪の間隔が狭いので、安定は悪そうです。
posted by よしひろ at 20:39| Comment(0) | TrackBack(0) | その他

2017年05月27日

集電ブラシ

DSC00072.JPGたまたまyoutubeで、キヤノンのレンズを分解する映像を見ていたら摺動接点のブラシを取り外すところがありました。
そこで、手持ちのレンズをちょっと開けて写真を撮ってみました。
ブラシの先端は、二股になっています。
コアレスモータの金属ブラシも、先端が複数に分かれています。
私は、模型のブラシの先端を二枚か三枚に分けて作っているのですが、精密機器であるのカメラレンズでも同様なブラシ形状であることから、私のブラシの設計に確信を持てた次第です。
posted by よしひろ at 22:08| Comment(1) | TrackBack(0) | その他

2016年02月29日

レールの形状

レール形状.jpg踏面の傾斜角による牽引力の影響を調べているものの、測定精度が悪くなかなか安定したデータが取れないこと、資材不足や、井門さんからは、ModelsIMONでは踏面傾斜角を0°にすることで、従来以上の牽引力が得られている実績の話があって、これまでの結論と真逆であることから、迷宮入りしかけています。
牽引力の調査ではとりあえずフランジ部分の形状はあえて無視していましたが、今度はトレーラ側でできるだけ軽く回る輪軸を作ろうと踏面全体の形状を検討しています。
まず、フィレットの半径を決めるにはそれと対になるレールの形状を把握しておく必要がありますので、調べてみました。
図は、いくつかのレールの断面を写真に撮り、CADにて上部の曲線半径を求めたものです。
できるだけレール正面から撮影するため、2枚に分けて撮影したものを重ねてあります。
おおむね、R0.1〜R0.15位でした。(NMRAのRP-15.1では70番、55番は約R0.1、83番は約R0.13となっています。但しインチで表記されています)
PECOのレールは肩Rが大きいというイメージだったのですが、HOm用のものはそれほど大きくはないようです。(PECOのは、レールの番数毎でかなり違うようです)
右の2つのレールはsteel製で、左の3本は洋白ですが、写真でも色味の違いが分かります。
posted by よしひろ at 20:57| Comment(0) | TrackBack(0) | その他

2016年02月14日

踏面傾斜角と牽引力

kenninC11.pngModelsIMONのC11は動輪の踏面傾斜角が0°になっています。
作りかけのC11を分解した時、第2動輪のロッドピンが折れてしまって。動輪に残ったロッドピンのねじを取り外そうとしたら失敗して、動輪のねじ部を潰してしまいました。
ModelsIMON五反田工房に相談したところ、今回だけということで、補修用の第2動輪を販売していただけました。
元の第2動輪は、ロッドを繋ぐことはできませんが、単独でなら回すことが可能です。
そこで、元の第2動輪の踏面を削り、踏面傾斜角を付けました。
踏面が曲線的に変化する形状にしたため、傾斜角が何度というのははっきりしません。(計算上は10°前後になっているはずです)
C11の第2動輪を動輪を取り替えて牽引力を測定しました。
なお、第1、第3動輪はロッド連動させず、フリーとなっており、モータで回転するのは第2動輪のみです。
また、若干補重し、機関車の総重量は約300gですが、第2動輪にかかる荷重は1/3の100g程度と推定されます。
電圧を0Vから12.6Vへ徐々に上げています。(手で操作しているので、均一な電圧変化ではありません)
モータが強力なためか、1V以下でスリップし始めています。
グラフの通り、踏面傾斜角が0°よりも角度を付けた方の牽引力が大きいということが判ります。
電圧が上がるに従って牽引力が上がっているので、動輪の回転数が大きいほど牽引力が大きくなると言えるでしょう。

posted by よしひろ at 22:07| Comment(0) | TrackBack(0) | その他

2016年01月31日

踏面角と牽引力4

fuka5.png踏面傾斜角12°と9°のものを新規に作成したので再測定してみました。
なぜか数値の絶対値が以前よりも小さくなっています。(温度や湿度が関係するのでしょうか)
相対的な傾向としては、最初に作成した踏面傾斜角9°の輪軸(9°-1)は突出して大きな値になっていますが、今回作成した踏面傾斜角9°の輪軸(9°-2)は、他と変わらない値です。12°のものも値は特に大きくありません。
前回も今回も同じバイトで、同じように削っているのですが、結果の違いは何なのか分かりません。
ただ、削る角度を測定するのにプロトラクタを使用しているのですが、目盛りが2°単位なので、1°未満の誤差はかなりあるかもしれません。
9°前後に特異点があるのか、もっと詳細にいくつもの踏面傾斜角のものを作成し、測定したいところですが、輪軸の在庫が尽きてしまいました。
posted by よしひろ at 23:51| Comment(1) | TrackBack(0) | その他

2016年01月27日

タイヤ材質による摩擦負荷の違い

fuka4.pngタイヤが洋白で、踏面傾斜角0°の輪軸も作成し、摩擦負荷の測定結果を前回のグラフに追加しました。
おおむね、鋼のタイヤの場合と同程度のようです。
ということで、洋白のレールを使用する限りにおいては、わざわざ鋼のタイヤを作る必要は無さそうです。
posted by よしひろ at 00:17| Comment(0) | TrackBack(0) | その他

2016年01月25日

タイヤ材質による摩擦負荷の違い

これまで輪軸のタイヤは真鍮製のもので摩擦負荷を測定していましたが、タイヤを鋼にしたものを作成し、摩擦負荷を比較してみました。
どちらも踏面傾斜角は0°です。真鍮の方も改めてデータを取り直しています。
鋼のタイヤの方がわずかですが摩擦負荷が高いようです。
レールは洋白製ですので、洋白タイヤでも測定しておくべきかもしれません。

輪軸.JPG材質違いの写真です。
右が真鍮、中央が鋼、左が洋白です。
洋白は、鋼と比べると白っぽいのが判りますでしょうか。
左のは、踏面形状がちょっと変な形をしていますが、現在検討中のものです。
posted by よしひろ at 00:54| Comment(0) | TrackBack(0) | その他

2016年01月21日

踏面角と牽引力3

fuka2.pngぼぼ一定の速度で、ある程度の距離を引っ張って負荷を測定できるようになったので、再度、踏面角の違う輪軸を使って測定してみました。
結果は、踏面角9°が突出して負荷が大きく、それ以外はほぼ同じという結果が出ました。
手で押した感触でも9°は負荷が大きいことが分かりました。
踏面角9°だけが負荷が大きい理由がよくわかりません。
たまたま、9°のがうまく削れたのか、良い条件が揃ったのかを確かめる必要があります。
もう1セット、9°の輪軸を作成するのと、さらに踏面角の大きい12°を作ってみて再試験することを検討中です。
あるいは、輪軸固定で引っ張り負荷を測定するのではなく、早く動力車と動輪を確保し、牽引力として測定すべきなのかもしれません。
posted by よしひろ at 00:50| Comment(2) | TrackBack(0) | その他

2016年01月12日

静的摩擦係数

静的摩擦係数の測定で測定値のばらつきが大きくて一旦あきらめたのですが、気を取り直してもう一度測定してみました。
傾きは、iPhone5sに角度測定の無料ソフトを入れて計測しています。
測定値(傾き%=静的摩擦係数)は、23,25.2,29.4,30.1,29.5,31.6,30.5,29.5,29.1,32.5,26.4,27.9,322.2,30.0,30.9 (平均で29.2)でした。
最初の2回測定後、レールを磨きました。レールを磨いてピカピカにすると摩擦係数が向上するようです。
また、約30%という値は驚きでした。昨日のレールをピカピカにして引っ張った時の(動的)摩擦係数も約28%でした。
これまで、機関車の牽引力を測定した時の摩擦係数が18〜20%でしたから、レールの状態も大きく影響するようです。
摩擦について解説されたものを読むと、静的摩擦>動的摩擦 と書かれています。
しかし、静的摩擦係数の測定でも、動き始めてもすぐ止まりますし、機関車の牽引力測定でも、電圧を上げていって空転しだした瞬間に牽引力が落ちるかというと、そうでもありませんので、洋白のレールで、洋白ないしは真鍮のタイヤでは、静的摩擦≒動的摩擦のように思えます。

posted by よしひろ at 23:51| Comment(0) | TrackBack(0) | その他
